Selamlar,
Uzun zamandır Cruise Control uygulaması yapmak istiyordu. Sonunda istediğim malzemeler geldi ve işe el attım.
Öncelikle uyarayım elinizde gerekli araç gereçler yok ise işe başlamayın. ve burada anlattıklarım 2011 1.3Mjet için geçerli, diğer motor seçeneklerinin pinleri farklı.
Özellikle bu pinler, Büyük kıtlık var kimse kimseye vermiyor vermek istemiyor.
ve 4 adet 330ohm Direnç
Bu sistem orjinal kol ile yapılabilir yaklaşık 600 – 700 TL civarı satılıyor komple sinyal far kolları ile birlikte set olarak.
Veya Peugeot – Alfa Romeo CC Kolları ile uygulanabiliyor. eğer kol kullanmak isterseniz aşağıda belirttiğim devreye ihtiyaç yok
Ek Olarak Eğer Ecu pin’ine ihtiyacınız var ise Aşağıdaki linkten alabilirsiniz…
Edit : 22.04.2018 Yazı güncellendi…
Fiat Linea Cruise Control Nasıl Yapılır ?
Elimde birden fazla çakmaklık şarj cihazı vardı birini feda etim bu iş için. Resimlerle Devam
İçerisindeki devrenin şeması bu şekildedir. 4 Direnç kullanmak yerine F51 sigortasının bacağından tek dirençle güç alabilirsiniz.
Sonra Aracımızın Ecu’soketini aşağıdaki videodaki gibi söküyoruz.
Daha sonra buradaki pine bastırarak üst sürgülü kapağı sökün.
Üst sürgüsünü çıkardıktan sonra,bu mor kilidi bir bıçak veya iğne yardımı ile yerinden söküp çıkarınız.
Daha sonra pinlerimiz arka kısımda kalıyor,arkasını çevirim sarı koruma pinlerini çıkarıyoruz.
Düz olarak baktığınızda pin sıralaması (1.3 Mjet için)
Pinleri içeriye ittiriyoruz.
Pinleri içeri ittirmek için iğne veya ince tornavida kullanabilirsiniz ama her yiğidin yoğurt yiyişi farklıdır. bence bu tokalar bu iş için yapılmış olmalı 🙂
Düz kısmının başındaki topuzu kesip, ittire bilirsiniz. pinlerin en az 3 cm kadar derine itilmesi gerekir zaten kolayca giriyor zorlamanıza hiç gerek yok.
Aslında bunun için video çektim fakat tek başıma olduğu için telefon kaymış ve elimden dolayı görünmemiş nasıl yaptığım.
Bu işlemleri yapmak hiç yormadı ama, bu kabloyu çekeceğim yeri bulmak baya yordu aracın iç kısmındaki sacların ucu jilet gibi keskin elimi bir iki yerden hafif kestim bu yüzden.
Daha sonra, Aracın kaput açma telinin geçtiği yerden aldım sonunda.
Eğer eliniz elektroniğe yatkın ise, gerekli alet edevat var ise, adımları atlamadan tek tek uygularsanız aracınıza zarar verme olasılığınız sıfır. Gözünüz korkmasın Aracın beynini yakmazsınız ;D
Ek olarak elimde bu pinlerden mevcut işime yaramaz isteyene gönderebilirim. (Edit Maalesef kalmadı)
Bu işi para ile yapmam ama Sakarya’da ikamet eden var ise yardımcı olabilirim
Ve ilk test videosu.
Video’ya Ek açıklamalar ekledim açmayı unutmayın.
Yokuşta CC aktif iken Yakıt tüketimi test videosu
Bu konuda farklı bir çalışma da Serhat Bey’de var fikir olması açısından kendisinin blogunu da kontrol edebilirsiniz.
blog.serhattapki.com.tr
Sık Sorulan Sorular
- Soru : Kablo olarak hangi model kullandınız ?
- Ben DT8 (Diyafon Kablosu) Kullandım ama DT4 bulamadığım için eğer bulursanız DT4 Kablosu kullanın.
- Soru: Tüm Tesisatı yaptım ama CC’yi aktif edemiyorum.
- CC aktifleşmesi için şu şartları sağlamanız gerekmektedir.
- CC minimum 2. viteste ve 40kmh üzerinde devreye alınabilir.
- CC Hız artırma tuşuna 3 saniye basılı tutmuyor olabilirsiniz. (Bir kaç defa bu sebebten çalıştıramayanı duydum 🙂 )
- Pinler tam olara yuvaya oturmamış olabilir. (Uyumsuz pinlerin bazıları yuvaya tam oturmuyor.)
- Debriyaj veya Fren müşürünüz arızalı ise CC aktif olmaz (Böyle durumda soketi söküp deneyin aktif olduğunu göreceksiniz.)
- CC aktifleşmesi için şu şartları sağlamanız gerekmektedir.
- Soru: ELM327 cihazım yok CC aktif olur mu ?
- Olur benimde yok 🙂 ELM327 cihazı sadece aracın göstergesindeki Cruise Control Devrede yazısını aktifleştirmek için , başka bir olayı yok bu konu için.
- Soru: Pinler seninki kadar dibe inmiyor tam oturmuyor.
- Mavi sürgü, pin kilididir, bunu sökmeden pinleri sökemezsiniz veya takamazsınız.
- Soru: Cruise control takılı kalır mı ?
- Kalmaz..! Cruise Controlun çalışması için, hem Açık konumuna getirilmeli hemde + tuşuna 3 saniye basılı tutulmalı, takılı kalması veya kendi kendine çalışması neredeyse imkansız… en kötü ihtimali düşünelim aldığınız kablo içeriside kırıklar var siz bunu farketmediniz ve hepsi birbirine değdi, olmaz ya hadi oldu çalıştı, frene veya debriyaja bastığınızda otomatikman devre dışı kalır sistem. Ayrıca Cc tesisatında sadece + kutup olduğu için kısa devre yapacak bir şasi yok..! bu sebepten kısa devre olmaz.
ilk okulda bu devreyi kurduysanız , biraz işçiliğinizde titizseniz kolaylıkla yapabilirsiniz.
Aslında yaptığınız iş var olan bir sisteme sadece 4 buton takmak
Edit : 20.04.2018
Çakmaklığa bazen şarj cihazı vs takmam gerektiği için , her ne kadar bu şekilde kolay olsa da , Peugeot kolu ile montaj yapmam gerekti , O Konuya aşağıdaki linkten ulaşabilirsiniz.
merhaba arkadaşlar ecu pini fazladan elinizde var mı
Bi de abi bu en son yorum niye en altta ya en son en üstte olsa
Yapılabiliyormuş 🙂
Evet garip bir yapı, bu değiştirilebilir mi bilemiyorum bakmam lazım.
WordPress ise yardımcı olurum seve seve
Selamun aleykum . Youtube sayfasından yaazdım burdan da yaşatırım dedim Allah razı olsun. Paylaşımın için çok teşekkürler.
Ben de E5 Urban var kolu bağladım ancak aktif edemedim. Pinlerde sorun yok basılı tutup aktifleştirmeyi de obd den yazıyı aktif etmediğim için göremiyorum. Fren ve debriyaj müşürü arıza vermiyor bendeki ecu pin yerleri farklı olabilir mi?
Aleykum selam , cümllemizden Allah razı olsun . Evet E5 farklı , aşağıdaki linkte E5 pin yuvalarını verdim.
blog.yakupulutas.com/cruisecontrol/
Şimdi o soru cevaba şunları eklemek lazım youtube kanalında yoruma da yazacağım. Bunlar atlanıyor.
Eğer herşey normal bağladınız eminsiniz soketler vs herşey okey müşürlerde de hata almıyorsunu söktünüz de çalışmıyor ise o zaman akü nüz zayıflamış demektir. 12v 60A akünüz olmalı ve sağlam olmalı yoksa kesinlikle çalışmıyor. Akü değiştirdim müşür arızası verdi şimdi onu da değiştircem eğer yine çalışmazsa ecu beynini sökecem baŞKa beyin takacam o kadar inat ettim 😀
yok oraya bakarak yaptım zaten üstad tık yok pinler yerine oturmuş vaziyette müşürlerde arıza yok yani nedir derdi anlamadım bide cihaz satın alıp bakıcam
Abi merak ettiğim birşey var. Kocaelideyim müsaitsen bir konuşabilirmiyiz. 0534 925 0051
Merak ettiğiniz her şeyi buradan sorabilirsiniz, özel olarak hizmet vermiyorum soru ve cevaplarım halka açık 😉
TE MQS 968220-1 kodlu pinler puntolara da uyuyor mu? Uyuyorsa elinde olan var mı?
Merhaba e5 2014 linea aracıma tesisatı çektim. Ancak çalışmadı fren ve Debriyaj soketini sökün deneyin demişşiniz. Soketler sökükken frende veya debriyajda sıkıntı olurmu. Kaza yapmayalım 🙂
2007 1.4 fire palıo ya uygun mudur
Uygunsa hangı pınler tesekkurler
Pin varsa elinde kardeş a.tekinsoy (et) gmail.com iletişime geçebilirsiniz sevinirim
2007 multijet active aracim icin uygulamayi yapmayi dusunuyorum. Ecuya giren pin numaralari aynimi? Ayni degilse bilginiz varmi. Tesekkurler
E4 Lineaların tümü aynı
İyi gunler Yakup bey 2007 prande punto aracima uygulamayi yapmak istiyorum. Ecu daki pin girisleri lineada ki gibimi yoksa farklimi. Farkli ise hangi pinlere baglamak gerekiyor. Tesekkurler
Farklı,
Punto Doblo Cruise Control konusu farklı oradan bakabilirsiniz.
Euro 4 2010 fiorino ecu pinleri farklı söküp baktım bide bunlara hız sabitleyici olmuyormuş heralde bir bilgin varmı konuyla ilgili
Merhaba,
Evet fiorinolar punto gibi tek pinden kontrol ediyor blogda onun konusu da var.
Fiorinonun bazı modellerine olmuyor ama hangilerine net bilmiyorum.
Hocam sizin aldığınız koldan pejo kolu aldım aynı siteden biz bu sisteme kactane direnç atıyoruz ve sadece arti 12 v atiyorsak nasıl atıyoruz biraz anlatırsam iz videoda kesilmiş gibi sesde yok o yüzden saygilarimla
Merhaba Bugün bir araca montaj yapacağım , yaparken video çekeerim sizin için.
Yakup Hocam hayırlı günler. Bende Fiorino aracıma hız sabitleyici montajı yapmak istiyorum. Şimdi bir kaç sorum var cevaplarsanız sevinirim.
1. Euro 5 Fiorino larda tesisat hazırmış ama hangi kablonun hız sabitliyiciye ait olduğunu nasıl anlarım?
2. TE MQS 968220-1 numaralı pinleri tamin edebileceğimiz (Arkadaşın Linea aracına da montaj yapacağız)
3. Başka yerlerde Peugeot Kolu ile yapılan montaj paylaşımlarında direnç kullanılmamış örneğin (Serhat Tapki nin paylaşımında yok) Peugeot kollu montajlarda direnç gerekli mi değil mi ?
Şimdiden teşekkürler.
Merhaba, fiorino araçlar için volkan isimli arkaşamızın bu blogta bir yazısı var oradan bilgi alabilirsiniz ben o araca pek vakıf değilim.
Direnç atsanızda çalışır atmasanızda ben atmayı uygun gördüm, bence atılmalı çünkü araç ilk çalıştığı anca araç yüksek voltaj üretir 14,5 v gibi veya diyot tablası arızalanırsa CC açıksa araç beynine fazladan alternatif akım akar bu zararları örtbas etmek için ben direnç kullandım..
Arkadaşlar linea ecu pin lazım TE MQS 968220-1 elinde olan varsa bana ulaşabilir mi 0543 595 1402
Merhaba
Bu sayfayi internette gezerken yeni buldum gercekten cok faydali site. Yakup beye tesekkur ederim.
2012 lineam var active plus E5 motor 95 bende cruze control yapmak istiyorum banada yapilis hakkinda bilgi verirmisiniz. Pin numaralari ve opel hangi serisindeki kol olur. Simdiden tesekkur ederim.
Merhaba Hasan Bey,
Ben teşekkür ederim.
E5 Motor için pin numaralarını yukarıda paylaşmıştım.
Fiat serisi olmayan hiç bir kol uymaz , Sadece uydurulur Opel serisi elinizde bir kol var ise uydurabiliyorsanız uydurun ama en uygunu fiatın orjinal kolu , o da yoksa peugeot kolu
Fiat albea 1.3 multijet 2008 modellerde varmı pın yeri bilginiz varmı yakup bey
Merhaba,
Net olmamakla birlikte Albea E4 Multijet ile Linea E4 Multijet motoru aynı olarak biliyorum, belki bir kaç küçük revizyon vardır.
Eğer Albea aracının Elearn servis dokumanı uygulamasını bulabilirseniz bana gönderin, inceleyip olup olamayacağını söyleyeyim.
size çok tşk ederim sizlerden ALLAH cc razı olsun sizlerin sayesinde bu işleri becerebiliyoruz
Teşekkür ederim, Allah CC cümleniz razı olsun…
Yakup Bey,
Cruise Control uygulamasını ayrı bir yere buton veya kol takılarak değilde Direksiyondaki Yukarı-Aşağı ve Remus tuşlarında olacak şekilde nasıl yapabiliriz. Role mi takmak gerekiyor tuşları ayırmak için?
Merhaba,
Buradaki işlemleri yapmanız gerekiyor..
https://blog.yakupulutas.com/index.php/2018/01/20/fiat-linea-direksiyon-tuslari-ile-aux-modulu-kontrolu/
Ustam beyine giden soket cruise control kabloları pin leri soket takıyor bu soket de izalasyon sıkıntısı su girme sıkıntısı sonradan yasatirmi. İki kablo kısa devre. Bu pinleri yaktıktan sonra exstira bir şey yapıyoruz. İzalasyon için tşk iyi geceler
Zaten boş olan bir deliğe pin takıyorsun, boşken izalasyon sorunu olur 🙂 sen kablo takacaksın zaten, ve üst kapaktan su girme ihtimali yok girse de soket içerisi komple lastik su almaz içeri.
iki kablo kısa devre derken neyden bahsettiğini anlamadım ?
Ustam Beyin soketlerini. Pin tanıyoruz orada izalasyon kalmıyor oranın izalasyon nasıl sağlıyor uz. Birde bu pinleri alacağımız site ling varmı.
Nerenin izolasyonu kalmıyor?
Slm ustam ben pejo kolu aldım içinde drenc yok. Drenc atıp takmayı düşünüyorum. Pin sıkıntım var euro 5 1.6 Multijet pin olan arkadaşlar paylaşımda veya lik atarsa çok sevinirim bir yabancı site bağlantı şemasını bilen varmı 1.6 Multijet 95 hp bağlantı şeması var onu deneycegim. Pin verecek arkadaş tşk veya link ucrete mukavim veya hediye ayisigindayolculuk@gmail.com 530 329 45 30 birde ustam sizin Sakarya da yeriniz nerde gelip size taktirsak el emeği atsak
Merhaba,
İş olarak değil hobi olarak ilgileniyorum, bir çok ilde ücretli yapanlar var onlarla iletişime geçebilirsiniz.
Özellikle eskişehirde birisi var , işçilik olarak aralarında en iyisi bence..
S.a Hocam.
Her yerde Cruise Control uygulamasını ayrı bir yare buton veya kol takılarak yapılmış. bu uygulamayı Direksiyondaki Yukarı-Aşağı ve Remus tuşlarında olacak şekilde nasıl yapabiliriz. Bu uylama ile ilgili bir çalışma yapabilir misiniz?
Merhaba İsmail Bey,
Olması gereken bu,
Diğeri TE MQS 968220-1 değil TE MQS 968220-7
Aslında her ikisi de yuvaya oturur ama diğerinin çok hafif çıkıntısı var.
Merhaba Yakup Bey. Pinler arka taraftan net çıkmış ama ön taraftan çok net değil. İki pin arasında kaldım. Aşağıdakilerden hangisini kullanmalıyım ?
Merhaba Yakup bey, Öncelikle vermiş olduğunuz bilgiler için çok teşekkür ederim, Allah razı olsun. Benim aracım 2015 Fiat Linea 1.3 Multi jet 95 Hb lounge paketi. Bu işlemler benim arabam içinde aynı mı, yoksa pinlerin yeri değişiyormu bilginiz var mı?
Merhaba Sinan Bey, Pin sıralaması Euro 5 Motorların Ecu’unda farklı, Serhat beyin çizdiği pin sıralaması bu şekilde.
Yakup bey E5 95 bg burda pin numaralari verilmis ama bu resimde 5 adet kablo ile gorunuyor.ama siz 4 adet kablo ile yapmistiniz. Birde Sokette pin numaralari yerleri yaziyormu?pejo kolu ile yapan arkadas varsa resim atarsa cok sevinirim.
Merhaba,
Doğrusu pek çok kişi yaptı üstelik resimleri bana atmaya söz verdiler ama hiç biri sözünü tutup atmadı.
Herkes işi bitene dek destek alıyor, Cruise Controlü çalıştıran sırra kadem basıyor..
Herkes alıcı yani, bilgi paylaşınca insanların bir yeri eksiliyor..
Çok Teşekkür ederim sağolun. İyi çalışmalar dilerim.
Devre Linea direksiyon sağ tarafta bulunan SRC YUKARI VE AŞAĞI tuşları ile C.C. kontrol etmeye yarıyor. İsteğe göre başka bir cihazda kontrol ettirilebilir. Yakup beyin aux cihazı kontrolü örnek olarak verilebilir.

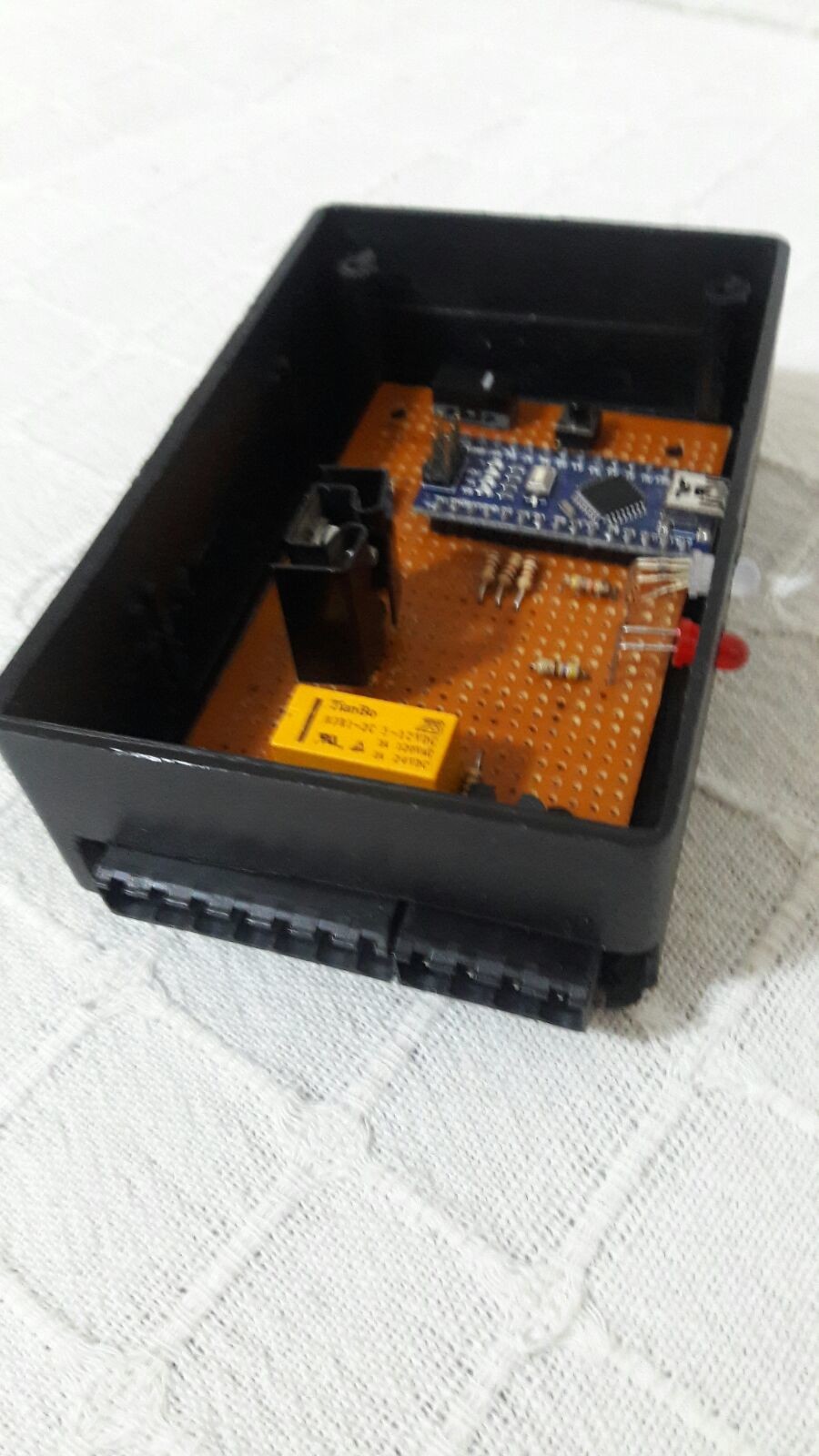

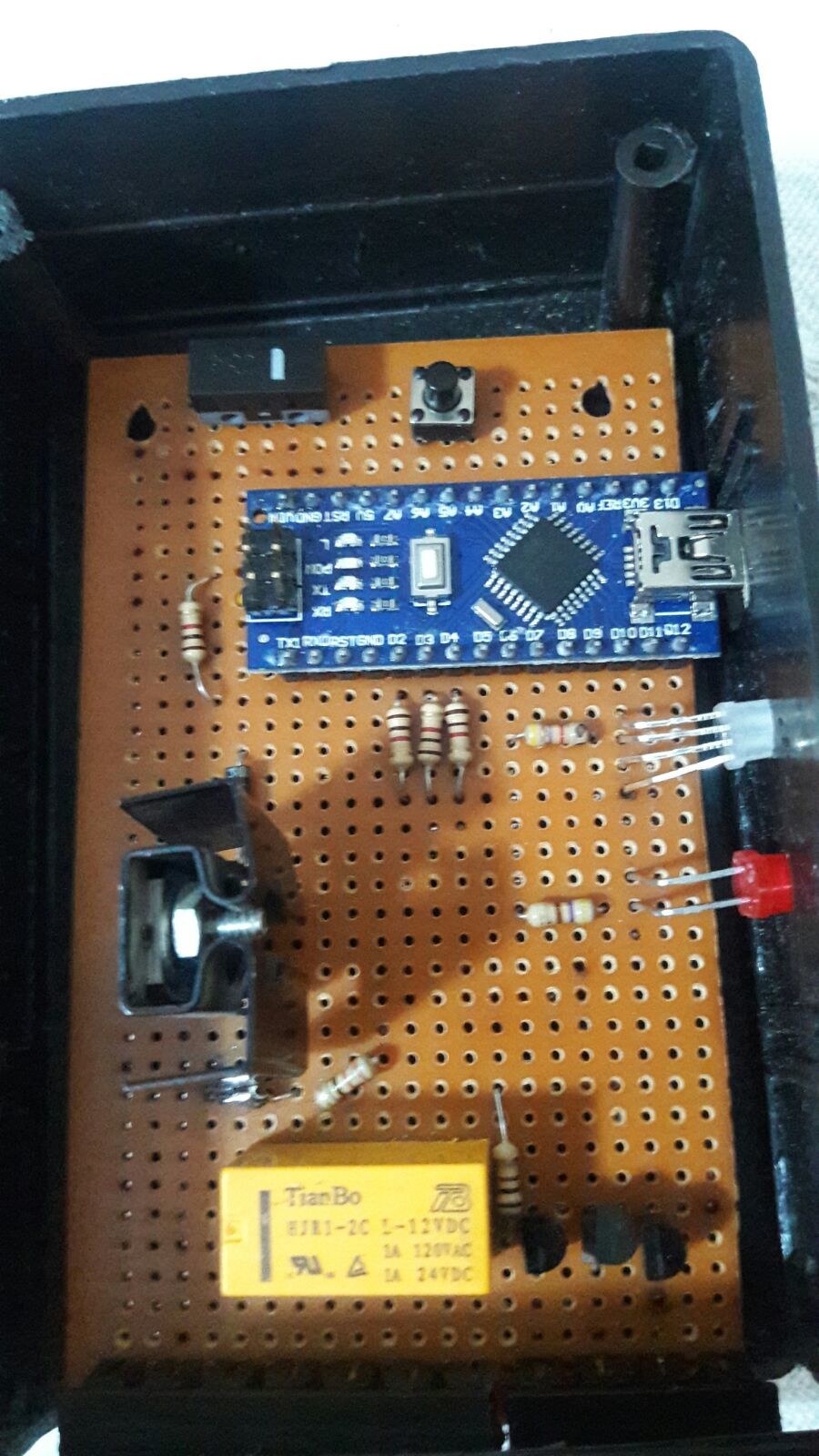

Merhaba Yakup beyin sayesinde CC devrem sonunda oldu sorunsuz çalışmakta teşekkürü bir borç bilirim iyi ki varsınız
S.a Hocam,
Sizin için sorun olmayacak ise Devre şemasını ve codları paylaşabilir misin?
Mehmet bey yaptığınız programlı bir devre.C.C. Linea için mi yaptınız? Yada farklı bir özellik falan mi içeriyor yaptığınız devre hakkında bilgi verir misiniz?
Ellerine Sağlık,
Çok güzel bir çalışma yapmışsın.
fiat multiecuscan 1.3 crack elinde olan var mı arkadaşlar ben bulamadım da uygulama tamam Cruise control çalışıyor ancak ekranı da aktif etmek istiyorum onun için crack lazım v1.3 için elinde olan link atarsa sevinirim iyi forumlar
Ben solda bulunan mute tuşunu 3 saniye basılı tutunca cc aktif etmeyi düşündüm ama sol tuşların değerini beyaz kahverengi kablodan okuyamadım onların kablosu ayrımı bu konuda bilginiz varmı.
Bu blogdda paylaştım ama hangi konu hatırlamıyorum.

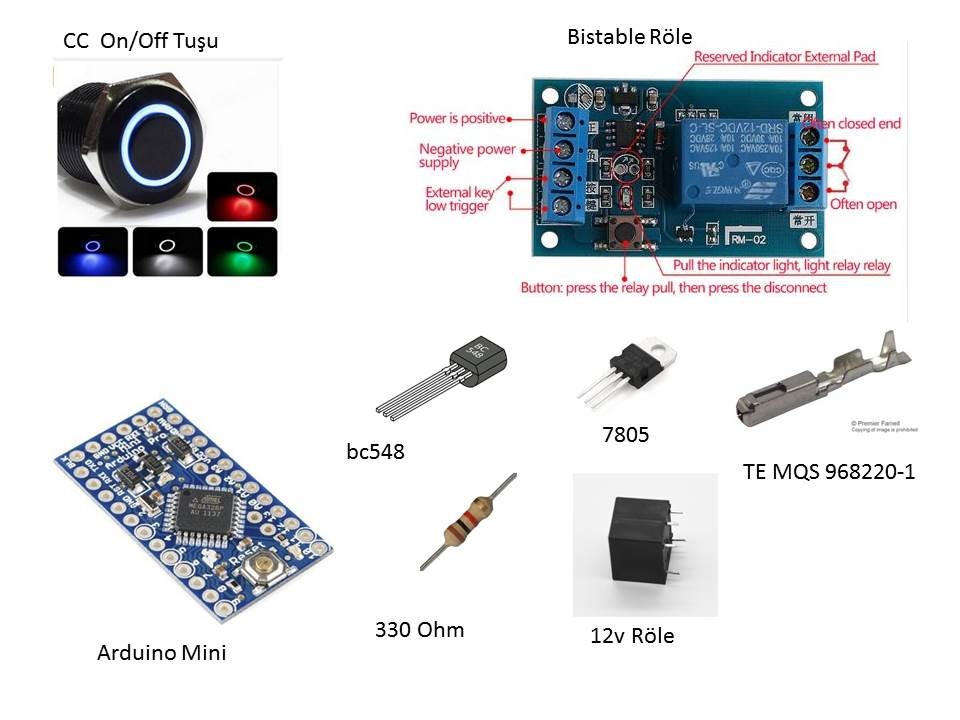

Hocam sizin paylaşımlarınız dan esinlenerek kafamdaki projeyi gerçekleştirmek istiyorum.
Şöyle ki ;
1. CC başlatmak için yaylı buton kullanacağım. Bu buton tetikleme ile çalışan bistable röleyi çekecek. Bu röle çekilince butonun ışığı yanacak ve CC nin devrede olduğunu anlayabileceğiz.
2. Bistable rölenin çıkışıyla bir başka röle çektirip direksiyon tuşlarından gelen kablonun röle çekildiğinde arduino ya kumanda etmesi röle çeki,li değilse teybi kumanda etmesi sağlanacak.
3. Arduinonun çıkışına bağlanacak 3 adet BC 548 ile Hız artırma Hız eksiltme ve Eski Hıza Dönme için çıkış sağlanacak.
4. Burada kullandığımız bistable rölenin amacı tetik aldığında çalışıp tetik aldığında devrfe dışı kaldığı için araç stop edildiğinde CC nin otomatikman devre dışı kalmasını sağlayacak. Işıklı butona CC yi açıp kapatmamızı sağlayacak.
5. Çalışmalarınız benim gibi havasli arkadaşlar için bulunmaz bir kaynak çalışmalarınızdan ötürü ayrıca teşekkür ediyorum. İyi çalışmalar.
Merhaba Mehmet bey,
Yararlı olduğumu duymak onur verici.
Bende sizinle aynı fikirde yoluma devam ediyordum sonra aklıma başka fikir geldi.
Direksiyon tuşlarına farklı direnç değeri iletecek ek bir tuş daha takıp bu buton vasıtası ile , 8 bacaklı role alıp direksiyon tuşlarının teybe giden verisini kesip CC’ye yönlendirmekti.
Sonra Facebook gruplarındaki bir ustadan rica ettim bana Linea Longue’nin direksiyon tuşlarını gönderdi. Bu konuda görüntüsü var. Bu tuşlardaki fazladan tuşları arduino ile okuyarak role ile direksiyon tuşlarının teybe giden bağlantısını açıp kapatıyorum.
Bu durumda, CC’yi açıp yoluma devam ederken, Menu tuşuna bastığımda CC aktif iken direksiyon tuşları ile teybimi de kontrol edebileceğim.
Yani bu tuş CC’yi açıp kapamak yerine, Direksiyon tuşlarının neyi kontrol edeceğine karar verecek.

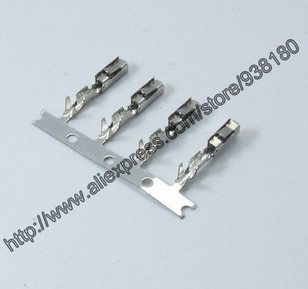

Pin ihtiyacı olanlar mehmetyurtcu@gmail.com adresinden bana ulaşabilir.
Tek tek satılmadığı için 40 tane pin almıştım fazlasını dağıtacağım ihtiyacı olan varsa bana ulaşabilir.
TE MQS 968220-1 tip pin
Usta bana lazım 8 adet 0543 595 14 02
Mehmet bey merhaba bana da 4 tane lazım 05494711401
Elinizde hala mevcut mu
Mehmet bey ecu bağlantı pinlerinden bana lazım.Telefon numaramı veriyorum.Ulaşırsanız almak isterim.
05316423587
Mehmet bey elinizde pin varsa bana 4 tane yollayabilir misiniz ?
Merhaba,
İsteyenler oluyordu iyi oldu sizin isminizi veririm.
Merhaba. Euro 5 motor Linea’ya tesisatı doğru bir şekilde çektim fakat bilgisayardaki kolu aktif etme kısmında hata alıyorum. Multiecuscan tam sürüm + modifiyeli ELM kullanıyorum. Mulltiecuscan-Linea-Motor bölümünden Cruise Control Light kısmını aktif etmeye çalıştığımda “ÇALIŞTIRILAMADI” hatası alıyorum. İkinci işlemde yani Stilo aracı seçip body kısmından ilgili işlemi yapmada sıkıntı yok. O işlemi yaptım. İlk işlemde neden hata alıyor olabilirim sizce ? Kablo motor bölümüne girmiyor desem, giriyor. Cruise control light yazısının olduğu ekranı multiecuscan’da görüyorum ama sağ alttan çalıştır dediğimde çalıştırılamadı hatası alıyorum. Yardımcı olursanız memnun olurum. Hürmetler.
Merhaba, ecu pinlerinden almak istiyorum fakat piyasada bulamadım sizden temin edebilir miyim veya önerebileceğiniz birisi yada bir adres var mı acaba?
Merhaba,
Maalesef baba oğluna satmıyor bende bu konuda zorlandım, kimse vermiyor bu pinleri verenleri de benim gibi facebook gruplarından vs atıyorlar.
Bir zamanlar 100 adet getirttim ve maalesef bitti benim aldığım satıcı dükkanı kapamış pinin adı TE MQS 968220-1 internette aratıp bulabilirsiniz.
Merhabalar Yakup bey. hazırlayıp bizlere sunduğunuz bilgiler için teşekkür ederim. Tamda ihtiyacım olan bilgileri sayenizde buldum. En kısa zamanda uygulamaya geçeceğim. Sizden bir ricam, Linea e-learn Online için şifreyi sizdenmi alıyoruz? aracımdaki bir sorundan dolayı biraz incelemek istiyorum, belki sorunun çözümünü bulabilirim.
Merhaba değerli yorumunuz için teşekkür ederim. O bölüme doğrudan erişilmesini istemiyorum al-kaç olmaması için sizin gibi bloguma değer verip yorumunu esirgemeyen arkadaşlara veriyorum 🙂 Parola: 852qaz
teşekkür ediyorum 🙂
2012 95bg 1,3 mjet için hangi pinlere bağlantı yapılması gerekmekte?
Merhaba,
biraz yukarıda bir arkadaş sormuştu cevap verdim kontrol edebilirsiniz.
yakup bey merhaba bende doblo d3 kasa üzerinde ugrastık ama bulamadık nasıl yapıldığını yabancı sitelerden elearn da arastırdık ama bi sonuca ulaşamadık siz bilginiz ışığında bu doblo için bir araştırma yapabilirmisiniz. 05514045932 bu numaradanbana bilgi verebilirseniz sevinirim bafradan selamlar
Üzgünüm bu konuda yardımcı olamayacağım.
selam yakup bey 2011 doblo d 3 kasa için bu bağlantı şekilleri elinizde varmı yardımcı olabilirmisiniz
Maalesef bende yok, yabancı forumlarda, doblo elearn uygulamasını aratın. döküman içerisinde vardır mutlaka.
Selam, Yakup bey çalışmalarınız için çok teşekkür ederim. Bir linea sahibi olarak sayfanızdan çok faydalanıyorum, elektrik elektronik bilgim çok yok, ama bu CC işini yapmayı düşünüyorum. Aracım 2013 1.3 95bg Actual Plus, sanırım euro5 motor, ecu üzerinde pin numarası faklı mı? Farklı ise nereden öğrenebilirim. Tekrar teşekkür ederim…
Serhat abi blogunda paylaşmıştı sanırım. Bir kontrol edin.
http://blog.serhattapki.com.tr/fiat-linea-1-3-mj-e4-90ps-cruise-control-montajiaktiflestirme/
Pejo kolu ile yaptım güzel çalışıyor
Merhaba pejo kolu kullanırken ne gibi bir değişiklik yaptınız yardımcı olurmusunuz
Hadi gözün aydın, yolun açık olsun
Merhaba farklı bir şey sormak istiyorum kendi aracıma sis farı yoktu tesisatını role ile kendim çektim.arka sis butonu + cikis vermiyor Linea karda arka sis far tesisatına baglayim dedim merkezi elektrik te arka sis acildigi zaman arka sise giden cikisisini bulup tesisatına bağladım her şey çok güzel düzgün çalışıyor fakat yaklaşık olarak 40 dakikada sonra sisler sönüyor
blogda sislerle ilgili bir konu var, orada bu bahsettiğiniz sistemi yapan olmuştu bir problem yoktu
Merhaba bende 2009 Linea var pejo kolu ile yapmak istiyorum fakat pejo kolunda ne gibi değişiklikler yapıyoruz acaba bağlantı şeması ölçü aleti ilemi buluyoruz
Merhaba, O kol 4 tuştan ibaret.
hangi pin hangi tuşlara ait onu öğrenmen lazım bende şeması yok, bir multimetre aracılığıyla bunu tespit etmen gerekiyor.
Dostum sorunu çözdüm 3 gündür uykularımı kaçıran problem beyin soketi girişindeki ortak ucun kopmasıymış. Onu düzelttim şu an çalışıyor. Teşekkür ederim.
Süper.. gözün aydın o zaman.
2011 e4
Yani bu yazdıklarım dışında bir seçenek kalmıyor,
Ek olarak kolun butonlarının çalıştığından be debriyaj müşüründen de emin olun
Kolay gelsin . Sitenizi yeni keşfettim Yakup Bey. bu işlemi ben peugeot kolu ile yaptım sistem aynı dirençleri kullandım orijinal hurda beyin tesisat soketi kafası aldım pinleri oradan söktüm taktım tam oturdu kıpırdamıyor bile. Ölçü aleti ile beyine girmeden ölçtüm 660 omaj alıyorum(330 ohm direnç kullandım). Her şey normal. 2 günden beri denemediğim hiç bir şey kalmadı dirençsiz bağlantı yaptım olmadı, sadece + girişe direnç bağladım olmadı, + ya direnç bağlamadım diğerlerine bağladım olmadı, 4 üne direnç bağladım gene olmadı. Acaba kolda orijinal direnç mi var diye söktüm baktım tekrardan, öylede değil direk omaj alıyorum. + yerine ortak ucu – ye bağladım gene olmadı. Fren müşürümde de bir şey yok. Ne yapacağımı şaşırdım. Yardımcı olabilirseniz sevinirim. Teşekkürler. 0544 853 32 01 Kenan
Merhaba kenan bey.Bende Peugeot c.c. kolu aldım.Beyin için pin soketi arıyorum şuan.Bağlantı için peugeot kolundan hangi pin beyinde hangi kola giriyor.Yardımcı olur musunuz?
05316423587
Merhabalar, CC aktifleşmesi için şu şartları sağlamanız gerekmektedir.
* CC minimum 2. viteste ve 40kmh üzerinde olmalı.
* CC Hız artırma tuşuna 3 saniye basılı tutmuyor olabilirsiniz.
* Debriyaj veya Fren müşürünüzden emin olun (soketi söküp deneyin)
Aracınız kaç model ?
Yakup Bey, bir de sayfanızdaki “Korumalı: Linea e-learn Online” kısmına nasıl giriyoruz, parolayı siz mi vereceksiniz ?
Mail adresinize gönderdim.
Yakup Bey, yeniden merhaba.
“4 Direnç kullanmak yerine F51 sigortasının bacağından tek dirençle güç alabilirsiniz.” demişiniz. 330 ohmluk hiç direnç kullanmazsak F51 sigortasından alacağımız 12 volt güce kaç ohmluk tek bir direnç bağlamalıyız?
Aynı 330ohm. Bendekiler 1/4w olduğu için ben 4 kullandım 1w direnç alıp F51’den alacağınız güce seri atabilirsiniz.
Kodlamadan kastım ışığın yanması idi. Cevap için teşekkür ederim. Yazıyı bırakın satır, kelime dahi atlamadan okudum. Yazınızda kodlama ile ilgili hiç bir bilgi vermemişiniz, yorumlarda açıklamışınız. O yüzden görmemişim demek ki. Tekrardan teşekkür ederim, iyi bayramlar. 🙂
Siz böyle yazınca ben yanlış anladım.
Kolay gelsin.
Cevap için teşekkür ederim. Cep telefonunuzu mail adresime yazsanız da ordan daha sağlıklı iletişim kursak olur mu acaba ? Cebi veremem derseniz burdan da cevaplayabilirsiniz size zahmet. Fiat’ın Linea, Fiorino, Doblo’suna ve Peugeot’un bazı modellerine Peugeot sabitleme kolu takıldığını biliyorum fakat bunların kodlaması ELM cihazı ile mi oluyor, bununla ilgili sorum olacaktı.
Merhaba,
Kol 3 tane push buton 1 tane aç-kapa butondan ibaret.
Kodlama diye bir şey yok.
Sanırım yazıyı atlaya atlaya okudunuz Elm cihazı sadece araç göstergesindeki ışığı aktif etmek için. Ben bir yaklaşık bir yıldır elm ile aktif etmeden kullanıyorum
Yakup Bey merhaba. Çalışmanız için tebrik ederim. Kayseri’ye uğrama durumunuz oluyor mu ? Ben de Kayseri’de Volkswagen, Toyota grubuna sabitleyici takıyorum şimdilik. Fiat üzerine çalışıyorum.
Maalesef yılda bir veya iki iş durumundan pek gelemiyorum.
Varsa sormak istedikleriniz yardımcı olabilirim 😉
hocam kusura bakma tekrardan fikrine ihtiyacim var . ben sadece 20.pini kullansam. tek tuşlu bir sistem yapsam olmaz mi. yani hizi sabitlesem ve kapatsam. artirma azaltma resume tuslarini kullanmasam diyorum. 1 tuş yaparsam goruntu kirliligininde onune gecmis olurum . o tusude 4 lunun oldugu bi yere yerlestiririm sizce nasil olur yada cakmalik yanina da olabilir . simdiden tesekkurler.
Bence hiç kullanışlı olmaz.
ayrica aracim 2008 1.3 dinamic bu araca bu sistem uyar mi ?
Cruise Control Neredeyse tüm Fiat araçlarına oluyor, Stilo, Punto, Linea, Doblo, Fiorino Sadece pin numaraları farklı oluyor. Benim yukarıda verdiğim pin numaraları Linea’nın Euro 4 Araçları içindir.
tesekkurler. aracim linea. sistem kafamda oturdu. insan şu aracin beyin yanar mi arizaya yok acar mi muhabbetine biraz cekiniyor ama malzemelri temin edip insallah tez zamanda deneyecegim.
Dikkatli olduktan sonra hiç bir şey olmaz, beyin yakma muhabbeti bu işi ticari yapanların uydurduğu bir şey. Henüz O şahıslardan başka beyin yaktım diyen bir Allahın kuluna rastlamadım ne hikmetse, ben bunu söylediğim her mekandan kovuldum.
İnsanlar iş yapsın para kazansın ama, başka insanların korkusu üzerinden para kazanmak etik değil. Her şey ortada zaten hiç bilgisi olmayan kişi bu işe girmez.
+ ile – nin birbirine temasında kısa devre olacağını bilecek kadar bilgiye sahip isen Cruise control devresi,
İlkokulda yaptığımız bu devre kadar kolay.
o zaman tamamdir insallah ilk firsatta deneyecegim. zaten su da aklima geliyor kol kullanildigi zamanda benzer bi durum var kola + kutup giriyor. sonrasinda onuda 4 pine + olarak paylastiriyorsun. kol icinde ozel bi devre oldugunu da sanmiyorum
Yok zaten, kol sadece buton grubu 4 tane butonu olan bir parça.
hocam bu pini nasil temin edebilirim biraz arastirdim. bilgisayar soketlerinden sokuyorlarmis dogrumudur evimde arizali bir kasa var .
Yapanlar varmış ama böylesine titiz bir iş için Orjinal pin kullan derim.
Orjinalini Türkiye’de baba oğluna vermiyor, bana Kayseri’de bir tüccar! tanesi için 25 TL fiyat istemişti. Yurt dışından orjinal pin almıştım 100 Adet getirtip Tanesini 2 TL’den sattım son 4 tanesini 4 gün önce Hatay’a gönderdim.
Yine sipariş ettim ama malumunuz kargo biraz yavaş geliyor.
anladim sizi takip insallah . peki sizde bunun yakindan bi fotosu var mi pc den hangisini ve nereyi sokmem lazim 🙂
Yok ben orjinal pin kullandım, fakat bilgisayar içerisinde muhtemelen floopy disk soket kablosu uyar.
merhabalar sormak istedigim birkac nokta var yardimci olma sansiniz var mi. kendi hiz kontrol kolumu yapip monte etmek istiyorum. projeden anladigim kadariyla mantik su. akuden aldigim elektrigi 4 pine 330 ohm lik direnclerle aktariyorum. 19 21 22 nolu pinlere sabit olmayan butonlarla (cep tlf ekefonu ses acma dugmeleri gibi butonlar ) sanki elektrik sinyali yolluyormus gibi yapiyorum. 20 pinin elektrigini ise 330 ohm lik direk kullanarak hiz sabitleleme acma kapama dugmesinden (normal ev lamba dugmesi gibi bir dugme demek istiyorum) direk aktariyorum. bilmiyorum anlatabildimmi ? elektronik bilgim olmadigi icin terimleri tam anlatamiyor olabilirim. ayrica bu sistemin riski var mi ?? simdiden tesekkurler.
Merhabalar,
Tam Da Anladığınız Gibi, Çok doğru anlamışsınız.
054640638XX whats appdan yazarmısım
Yazdım 😉
pim varmı sakaryada kardeşim var geçerken alır senden eğer ellinde varsa
Merhaba son 8 adet kaldı.
soket varmı ellinde senin acaba veya ölçüleri nedir
Neyin stoğu ?
Toka ile bastırıcam bakalım ne olacak 😄
Dikkatli nazikce davran 😉
O kadar girmedi ki nasıl sokucam bastırıyorum girmiyor acaba bendeki soket daha mı büyük acaba anlamadım ama anlaşılan soket oturmamış
Girmesi lazım bende de 2011 active plus var. Soket aynıdır.
Şimdiye kadar yapmaya çalışanların hepsi de burada takıldılar malesef biraz zor ve titizlik gerekiyor.
Sakin kafa ile tekrar soketi çıkarıp deneyin.
o zaman olay anlaşıldı ben yeniden pin almam gerekecek ben morun kısasını söktüm ama uzununu sökmedim ne kadar içeri giriyor pimler peki
Tam da bu resimde bunu anlatmak istemiştim, tuttuğum yerden aşağısı kadar içeri girmesi lazım en az.
bişey daha sorucam şimdi soketleri kontrol için baktımda mor 2 tane varmış biri kısa ben hep kısayı çıkartıyorum şimdi uzunu sende gördüm çıkardım pimleri ileri verdim ama mor uzun tarafa girmiyor bu morlar ne işe yarıyor bilgin varmı
Mos sürgüler, pin kilidi içindir. mor sürgü takılı iken pini sokamazsınız veya takılı ise çıkartamazsınız. Cruise Control pinleri için uzun olan mor sürgüyü çıkarmanız gerekiyor.
pimler oturmuştur yine bakarım artıyı nerden aldın acaba
Ben Çakmaklıktan aldım ama o farketmez araya 1 A sigorta koyarak istediğin yerden alabilirsin.
istanbul başakşehirdeyim yarın müsaitim ama size zahmet olmazsa
Bayağı uzaktasın, Sakarya tarafa yolun düşerse hallederim.
Ama sen yine de son kez, pinleri ve kol bağlantılarını bir gözden geçir.
fiat linea 2011 active
Benim araçta 2011, geriye iki seçenek kalıyor. ya kol bağlantılarında problem var ya da yine pin oturmamış yerine. Başka problem görünmüyor. nerede ikamet ediyorsunuz yakınsanız uğrayın bana halledeyim.
pimleri sizin yaptığınız gibi toka ile bastırdım içine fakat hiç bir faliyet olmuyor çok uyuz oldum 1 haftadır kolu taktım öyle duryor acaba kol uyumlu değil direçmi yok içind anlamadım
Direnç sadece güvenlik için olası kısa devrede Ecu’ya fazla akım akmaması için.
Kolun bacaklarını hatalı bağlamış olabilir misiniz. Ve aracınız hangi model, modele göre bağlantı pinleri de değişmekte
selamın aleykum öncelikle bilgilerinizi paylaşımlarınız için çok teşşekürler
ben cc kolu pejonun kini uyarladım beyne soketleri taktım fakat aktif edemedim ve devreye nasıl alıcam elm cihazı ile bağlanıyorum cc bölümüne geliyorum fakat aktif olmuyor hata veriyor
Ve Aleyküm Selam
Cruise Control sistemini kullanmak için ELM cihazı ile aktifleştirmeye gerek yok.
Bu durumda iken CC devreye alıp + tuşuna 3 saniye basılı tutup ayağınızı gazdan çekin CC devreye girmiyor ise tesisatınızda problem vardır. (Genelde gördüğüm hatalar pinlerin tam oturtulmamasından)
Ek olarak ELM ile CC ışığını aktif edebilmek için, ELM cihazınız modifiyeli olması gerekiyor. yoksa o bölüme işlem yapamıyorsunuz.
Ben aylardır elm ile cc ışığı aktif etmeden kullanıyorum doğrusu eksikliğini hiç hissetmiyorum 😉
Pinlerin bağlantısını doğru bir şekilde yaptıktan sonra Elm cihazı ile body computerdan aktif etmeden cruise kontrol çalışıyor mu elm cihazı ile sadece göstergedeki cruise ışığının yanmasını mı sağlıyoruz ?
Merhaba Türker Bey,
Aynen öyle Pinleri doğru bağladığınız takdirde Cruise Control kullanabiliyorsunuz. Sadece Göstergede Cruise Control Devrede yazısı gelmez ve Cruise Control ışığı yanmaz.
ELM cihazı ile aktif ettiğimiz şey sadece bu yazı ve ışık ben aylardır bunu aktif etmeden kullanıyorum.
merhaba yakup bey nasılsınız size sakarya sapancadan yazıyorum hız sabitleme için ecu pini fazladan elinizde varsa alabilirmiyim saygılar 0541 8232596
Merhaba Kusura bakmayın geç cevap verdim Evet var. istediğiniz zaman gelin vereyim Telefonunuz hatalı sanırım ulaşamıyorum size.
Yakup bey bana da 4 tane lazı 05494711401
