ELM327 Cihazı Nasıl Modifiye Edilir ? (Güncellendi..! Egea-Fiorino-Linea)
Merhabalar,
Bu yazıda ELM327 cihazını nasıl modifye edebileceğinizden bahsedeceğim..
Ürünü buradaki aliexpress linkinden almıştım ama geçenlerde bir arkadaş uyardı artık aynı modeli satmıyormuş. Bu tür cihazların satıcıları genelde cihazın içini de payaşır cihazın iç resimlerini buradaki resimlerle kıyaslayın bir çoğu entegreyi de belirtir aynı entegrelere sahip olmasına dikkat edin.

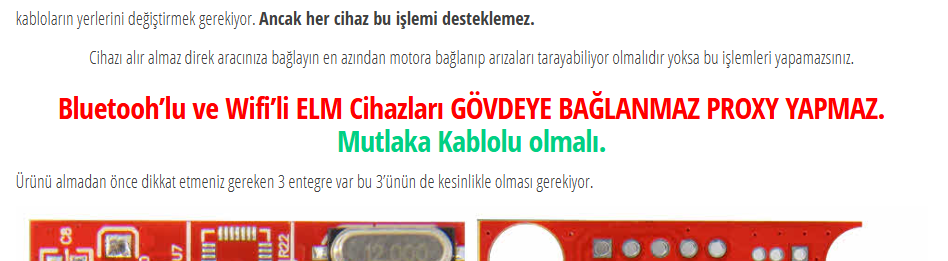

Elm cihazı versiyonu 1.5 olmasına ve kablolu olmasına dikkat ediniz.
Ürünü almadan önce dikkat etmeniz gereken 3 chip var bu 3ünün de kesinlikle olması gerekiyor.
Önemli olan 3 Chipin yakından görüntüsü ise bu şekilde, PIC18F25K80 , CH340 ve H10400.
Ürün satıcıları , ürünlerin hangi entegreye sahip olduklarını aşağıdaki gibi resimlerle belirtirler buna dikkat edin.
Modifiye İşlemi
Öncelikle ürünü üst taraftan saç kurutma makinesi ile ısıtıp, ELM327 yazan bandı bir bıçak yardımı ile kaldırın.
Altında 4 adet vida var bu vidaları çıkarın.
Rahat çalışmak için iki beyaz soketi yerinden çıkarın. aşağıdaki resimden bakınca soketin sağdan 3. ve 4. pinleri arasında 120ohm’luk bir direnç var direnç SMD tipinde olduğu için üzerinde 121 yazacaktır.
Ancak bu dizilim üreticiye kartın yapısına göre değişebilir, Doğru direnci bulmak için en kestirme yol OBD soketinin 6. ve 14. bacaklarını takip etmektir.
Yine de bulamadıysanız bu 8 bacaklı chipin aşağıdaki gösterdiğim 2 bacağını kontrol edin aşağıda işaretlediim bu iki bacağa bağlı olur iptal etmemiz gereken direncimiz.
Önüne ve arkasına baktığımda 121’lik smd direnci göremediniz çünkü benim aldığım elm cihazında çok gizli bir yerde 🙂
Şimdi dişi soketin beyaz plastik parçasını yerinden çıkarın.
ve işte direncimiz burada.
Eğer Direnç Yok İse
Eğer Direnç yok ise doğrudan MultiEcuScan ile gövdeye bağlanmayı deneyin eğer bağlanırsa modifyeye gerek yoktur. Bağlanmaz ise yanlış ürün almışsınız demektir.
Gördüğünüz üzere tam 3. ve 4. bacaklara bağlı.
Havyanız veya ısı tabancanızla bu direnci yerinden çıkarın eğer ikisi de yoksa kırın o direnci.
Ve artık modifiyeli bir elm327 cihazınız var.
Modifiyeli ELM327 cihazları 150 TL civarında satılıyor. Benim gibi yaparsanız 50 TL ürün 12 TL vergi ödeyerek 62TL’ye modifiyeli ELM327 cihazınız olacaktır aradaki 90 TL’ye de benden deponuza bir yakıt alın 🙂
Fiat Linea
Eğer Linea’ya bağlanacaksanız bu işlemler yeterli, hayırlı uğurlu olsun. Ancak ABS beynine bağlanmak için A1‘deki değişikliği yapmalısınız.
Fiat Fiorino/Punto/Doblo/Ducato
Eğer bu araçlardan birine bağlanacaksanız aşağıdaki şemalardan A3 ‘deki gibi değişiklik yapmanız gerekiyor kablolarda
Fiat Egea
Eğer Egea’ya bağlanacaksanız aşağıdaki şemalardan A5 ‘deki gibi değişiklik yapmanız gerekiyor kablolarda
Bağlantı aşamalarında, araç sizi yönlendirecektir. Sarı Moda Alınız, Mavi Moda Alınız gibi. Anlamları aşağıdaki gibidir.
- Yeşil Mod = A1 – ADAPTER CABLE 1
- Kırmızı mod = A2 – ADAPTER CABLE 2
- Sarı Mod = A3 – ADAPTER CABLE 3
- Mor Mod = A4 – ADAPTER CABLE 4
- Mavi Mod = A5 – ADAPTER CABLE 5
- Gri Mod = A6 – ADAPTER CABLE 6
Kalın Sağlıcakla…
Elm327 1.4 modifiyeli cihazım var linea 2014 easy paket aracının sadece motora baglanabiliyorum yardımcı olur musunuz normal mod ve mavi mod anahtari var ama ikisinden de sadece motora baglanabiliyorum proxy yapamıyorum mesala
İyi günler 2023 1.3 multijet egea da sadece gövdeye bağlanıyorum diğerlerine bağlanmak için ne yapmam gerekli sadece mavi mod kablo yeterli olur mu?
Evet mavi kablo gövde modifikasyonları için yeterli ben, hız sabitleyici Aux kamera gibi özellikleri mavi modifikasyonu ile hallediyorum.
motor bölümü ve diğerlerine nasıl bağlanabilirim. Eski aracım linea idi onun hepsine bağlanabiliyordum.
hocam slm bana fiorinoya göre modifiyeli bluetotlu torqır gibi yazılımları kullanmamı saglıcak multimedyadan aparat lazım yani arabada sürekli takılı kalcak sizde var mı alsak nerden temin edebilirim ya da
bu ğrün uyarsa alıcam bunu yanına da o kablo donusturucu fiat için alıcam 300 tl yi buluyo boyle de o donusturucude fiorinoya uyuyor mu bilmiyorum napmam lazı. hocam
https://a.aliexpress.com/_EGeQ8gf
Merhaba hocam,
2016 model 1.3 Multijet Fiat Egea için aşağıdaki elm 327 cihazını ve mavi mod içinde aşağıdaki kabloyu almam yeterli midir?
https://paylaskazan.n11.com/n11mgm-4O0O1W1CFL
https://paylaskazan.n11.com/n11mgm-4O0O5RVDKC
ne işlem yapacaksın gövdeye bağlanıp özellik açacaksan yeterli
Ayarlardan debimetre ayarı yapacağım
Merhabalar hocam,
2020 Doblo 1.3 Multijet Cargo Aracım için aşağıdaki cihazı almak istiyorum hocam, uyarmı sizce?
AlfaODB programı işe yarıyormuş Fiat grubunda.
https://a.aliexpress.com/_EwRIAxv
Kullanma amacın ne ?
Genel hocam arızaların ne olduğunu öğrenmek için, mesela motor ışığı yanıyor şuan.
Birde dpf filtresinin durumuna bakmak için, sürekli tıkanıyor yüzdesini bakmak için.
Birde olursa hata kodlarını silmek istiyorum.
Çok şey istiyormuşum ????
Neler yapılır neler yapılmaz mesela bu cihazla?
Modifiye yapamazsın.
Onlar için yeterli en ucuzunu al geç.
iyi günler. 2020 1.3 multijet egea için hangi kabloyu almam gerekiyor.
Hocam bu bağlantılarda bir yanlışlık yaparsak arabanın beynine falan zarar verme gibi bir durum olurmu
Olur
Hocam detaylı anlatım için çok sagolun.

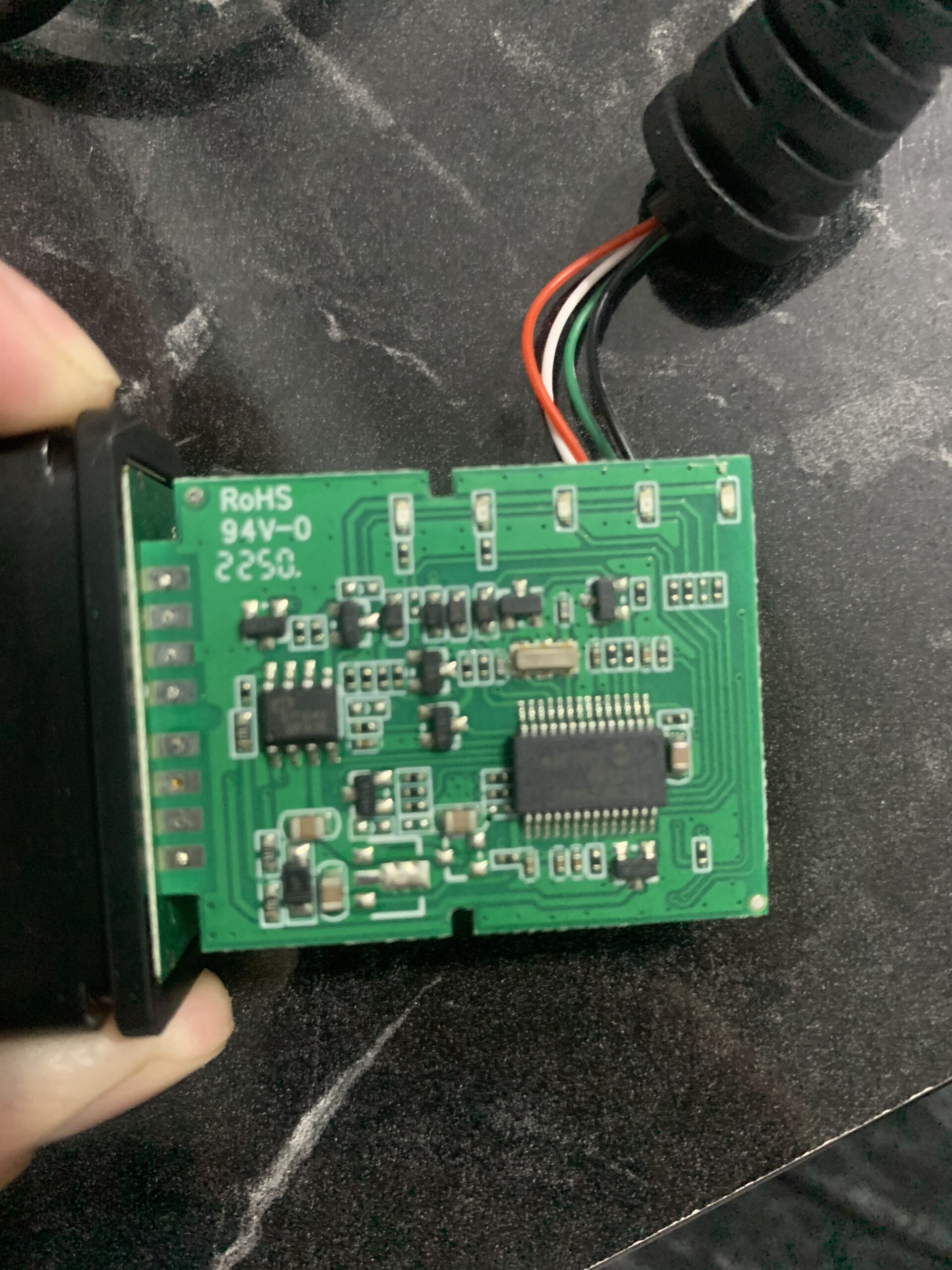

Aliexpressten ch340 cipli bir cihaz aldım.Kartin tasarımı biraz farklı ama 121 nolu direnci bulup soktum.Multiecuscanda gerekli ayarları yapıp arabaya bağlamama rağmen cihaz ecuya bağlanmıyor.Yapabilecegim herhangi birşey var mı
Multiecuscan , OBD2 cihazını görüyor mu test ettin mi ?
Evet test ettim hocam bir problem gözükmüyor TRY 167.76 50%OFF | Üst karaağaç 327 V1.5 USB OBD 2 ELM327 anahtarı Forscan için Forscan ELMconfig kod okuyucu tarayıcı PIC18F25K80 & CH340 çip HS CAN
https://a.aliexpress.com/_mLCeYIm aldığım satıcı buydu hocam.H10400 belirten hiçbir ilan bulamayınca bu linkten aldım.
8 bacaklı çipte yazı yok türü belli değil .Direnç bunun bacaklarinin dibindeydi.R04 gibi bir ifade de yoktu.Diğer entegreyi de şimdi farkettim ch340T değil ch340C.
Çok fark etmez aynı entegre onlar. ama nasıl hata aldığını resim olarak atsan.
.
sen ELM’yi bilgisayara tanıtmamışsın ki
USB aygıtlarda ch340 diye cihazı gösteriyor hocam.Multiecuscandan da cihazı test ettim ama .Bı de CD ile yükleyeyim olmadı.
Hocam driveri yeniden yükledim.Govde gösterge airbag gibi bölümlere bağlanıyor fakat motora kesinlikle bağlanmıyor.Üstundeki switcihi sağa sola aldım programı açıp kapadım ama yok.
hocam teşekkür ederiz detaylı analtım için benim cihazda 121 direncini bulamadım daha dogrusu yok yanlıs cihaz sanırım. tekrar alayım en iyisi.
Bazılarında olmadığı söyleniyor, bu şekilde bir deneyin olmazsa alırsınız.

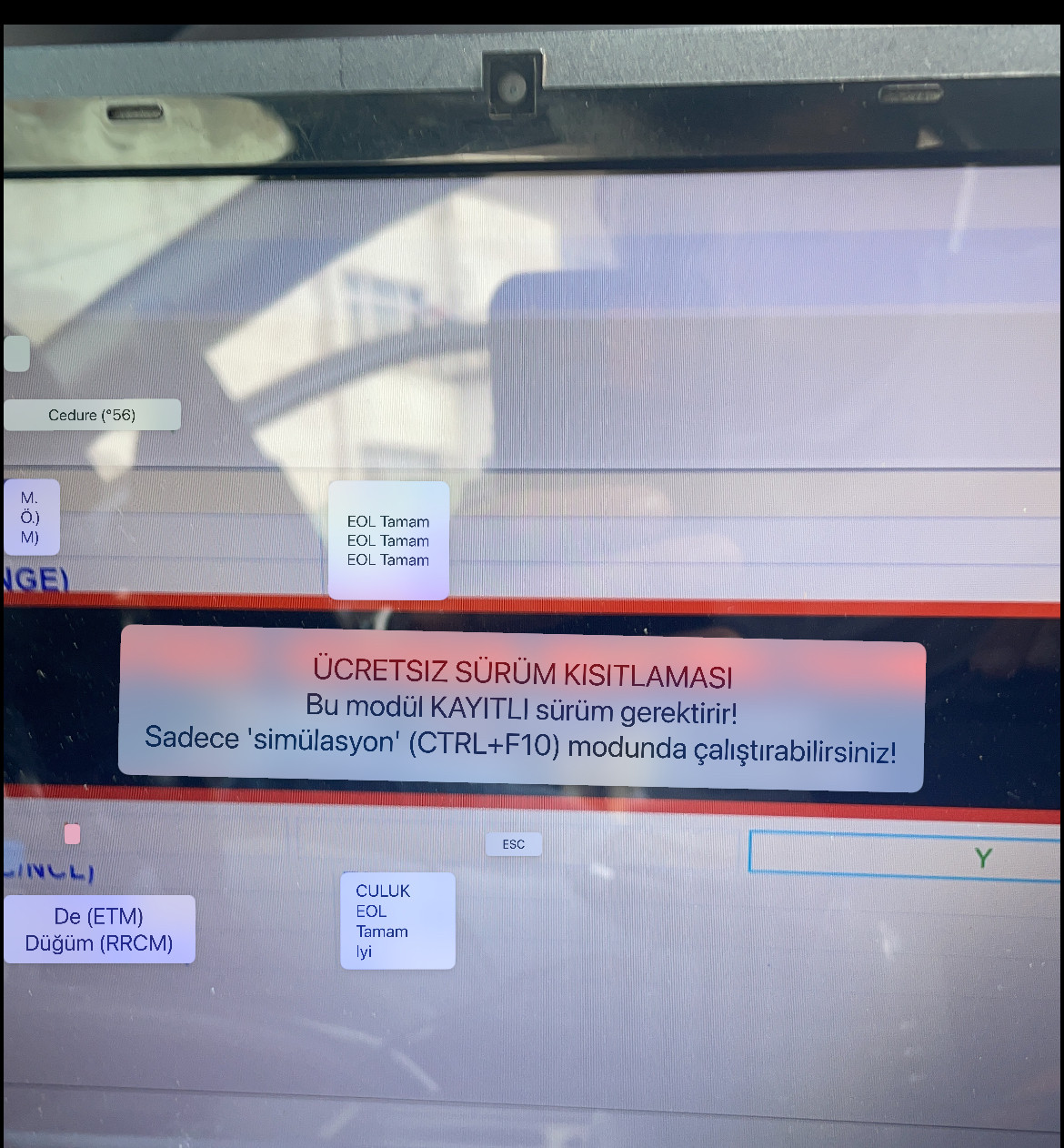

çok denedim olmuyor malesef ilk başta bağlanıyor gibi yazıyor ama beyine ulaşamıyor
programın crackli dosyasını paylaşabilir misiniz bide onla deneyim
Öncelikle teşekkürler, benim bir sorum olacaktı,

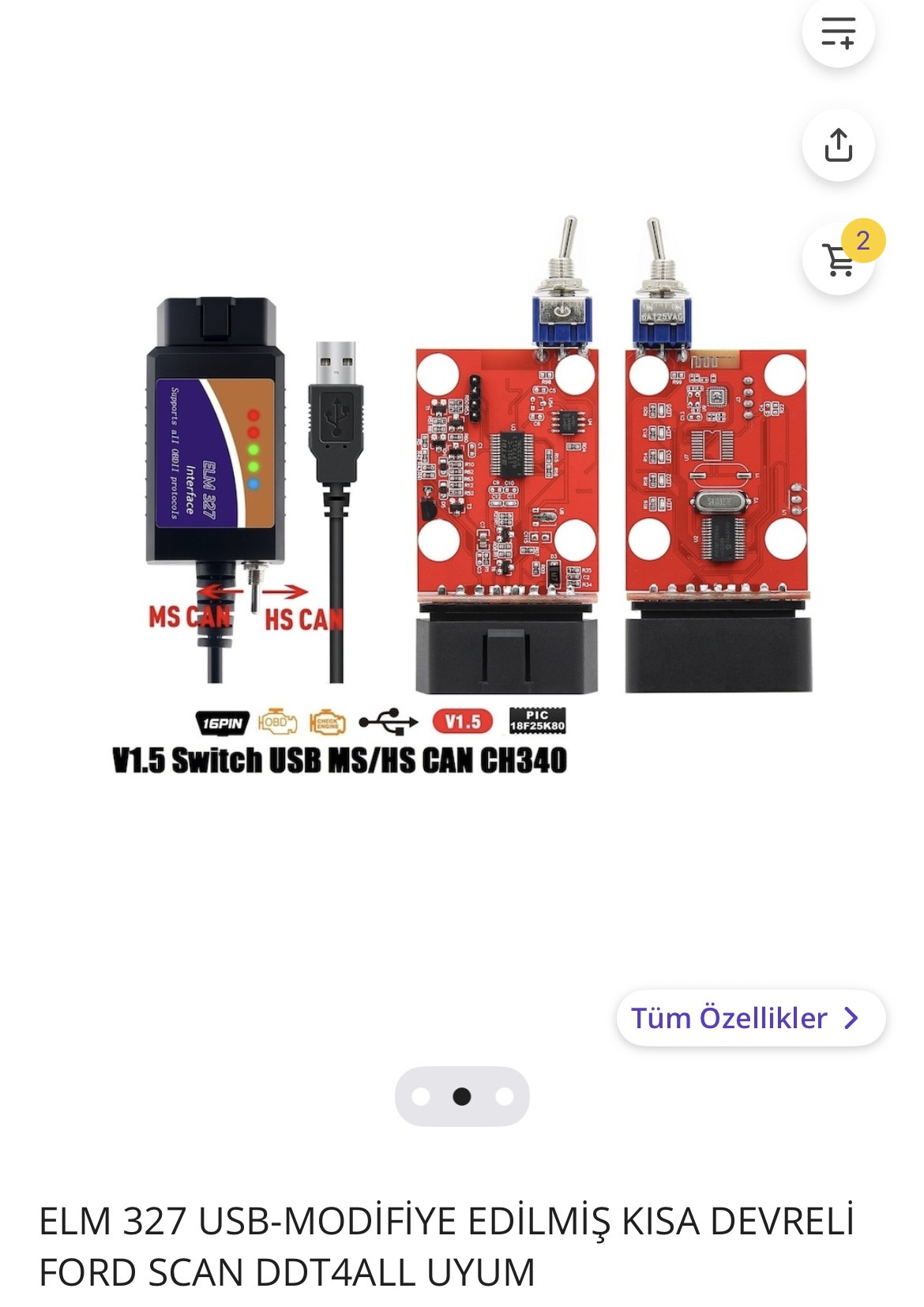

Aldığım cihaz ford araçlar içinmiş sonradan fark ettim ama PIC18F25K80 ve CH340 chiplerine sahip üzerinde switch de mevcut ben bunu fiat sarı kablo moduna nasıl uyarlaya bilirim şemaları takip edersem boşta kablolar kalıyor veya entegreden sokete giden kablolar da farklılıklar oluyor bu sorun teşkil eder mi?
Ya da sizden ricam entegreden sokete giden kabloların bilgisini paylaşır mısınız?
Benim yıllardır kullandığım cihaz da ford araçlar için, birbirine uyumlu zaten. Sarı mod için ben ucuza bir elm327 alıp içini boşalttım yukarıdaki şemaya bakarak ona kablo çektim.
Fazla detaylı düşünmeyecekmişiz onu anladım 🙂 elimdeki cihazı direk yukardaki şemaya göre düzenledim 2006 grande punto da sarı modda çalıştı teşekkürler.
Bazen fazla detaylı düşünmemek lazım 🙂
Merhabalar
Fiat stilo aracımda kullandığım ELM cihazı öncelerde bağlanırdı fakat şimdi şöyle problemim var
ELM’ye bağlanıyorum oradan gövdeye bağlanabiliyorum fakat motor kısmına bağlanamıyorum
Gövde ile body bağlantı pinleri farklıdır cihazı açıp içinde kopuk kablo var mı kontrol edin bence.
Şimdi bir obd cihazi alicam ancak piyasada bulunan cihazların hepsinde ftdi ford çipi mevcut. Bu 3 çipin olduğu obd cihazı çok zor bulunuyor bu ftdi çipli cihazı deneyen ya da olup olmama durumunu bilen birisi varsa ve bu konu hakkında bilgi verirse sevinirim. Şimdiden teşekkürler.
Merhabalar öncelikle bu tür makaleler yazarak bizleri bilgilendirdiğiniz için teşekkür ederim. Elm’yi sizin yukarıda bahsettiğiniz gibi direnci sökerek Linea aracım için modifiye ettim. Program olarak Multiecuscan programının 3.8 sürümü vardı. Motor haricinde hiç bir yere bağlanamıyordum. Multiecuscan 4.6R1 sürümünü kullanınca diğer bölümlerede bağlanmaya başladı. Modifiye ettiği halde farklı bölümlere bağlanamayan arkadaşlar daha üst sürüm bir program denesinler.

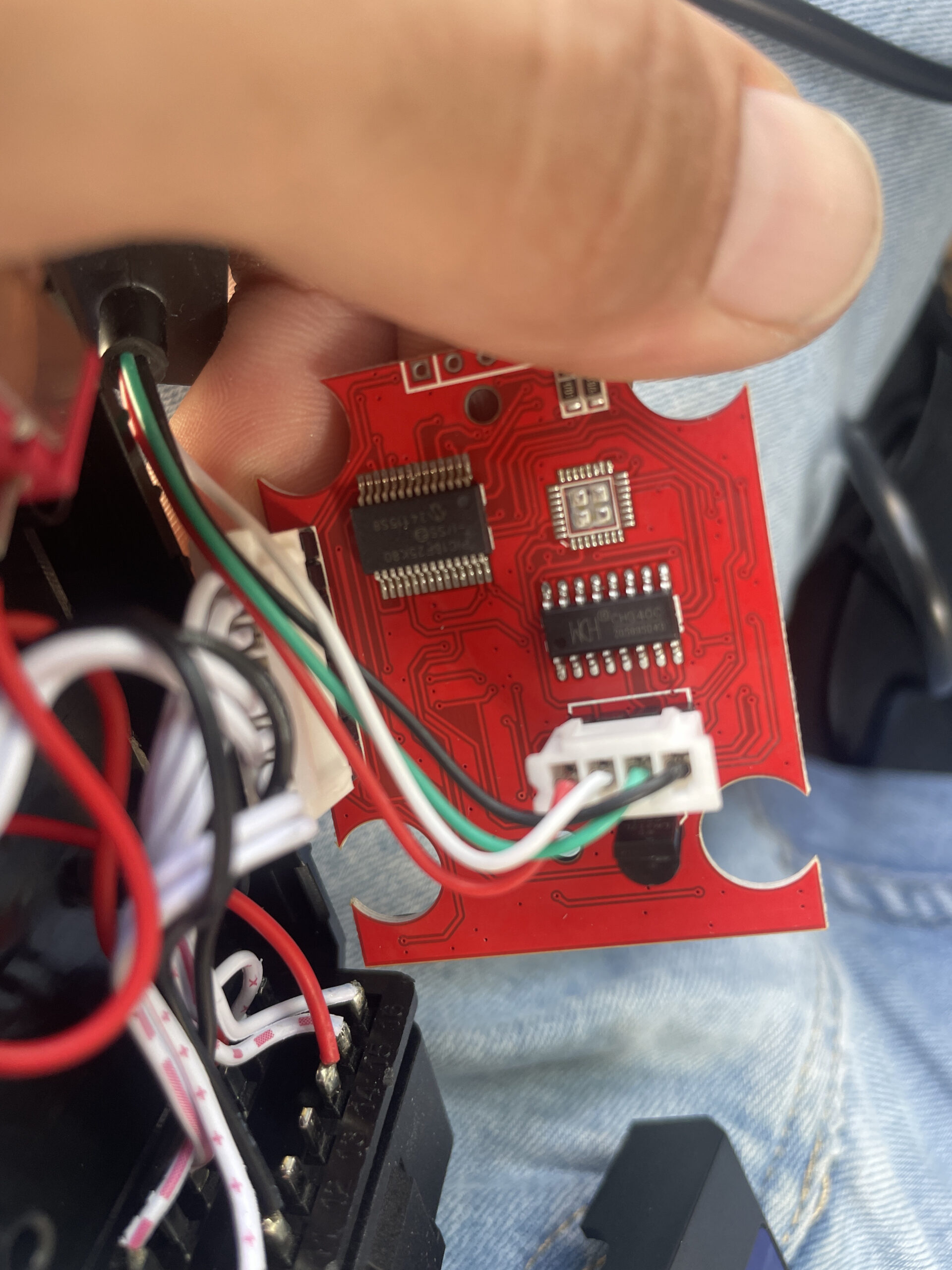

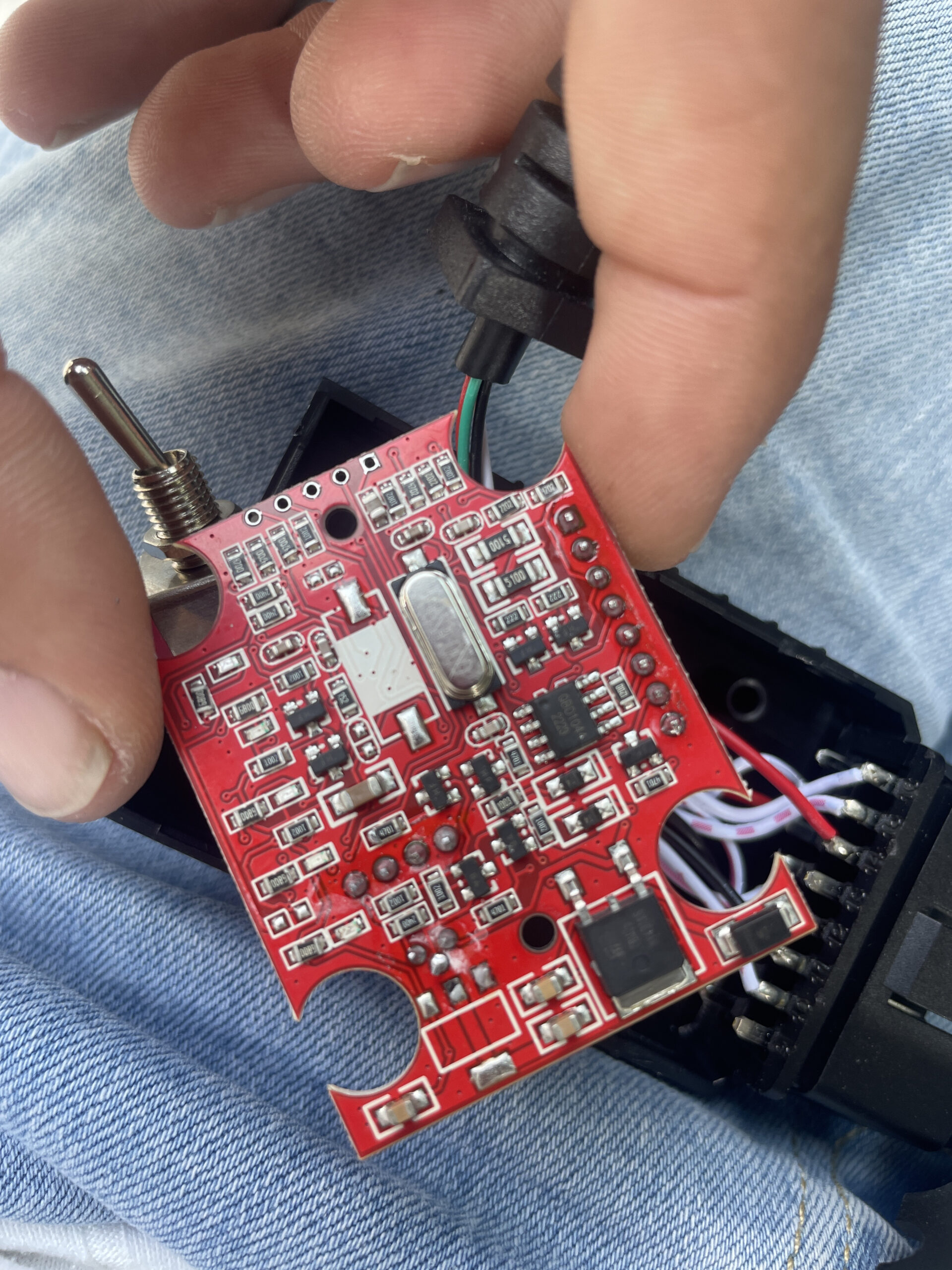

Merhabalar direnci havye ile söktüm ancak swich üzerindeki siyah kablonun brti koptu onu lehimledim ama istediğim gibi olmadı. Linea için swich’in bir fonksiyonu var mı ona göre olmadı yeni on-on yeni swich alayım tekrardan kablolayım.
o switch ford için MS/HS modu ama yanlış bağlarsan linea da da çalışmaz.
Hocam merhaba daha önce size sormuştum. Bu modifiye yaptığınız kartın aynısını sipariş ettim 3 tane chip mevcut yalnız satın alırken H10400 chip görünmesine rağmen satıcı TDA 1044 2002 yazan chipli ürünü göndermiş iletişim kurdum aynı şey fark etmez dedi. Diğer 2 chip aynı sizin karttaki gibi. Direnci söktüm A3 KABLO İÇİN modifiye ettim doblo aracımda gövdeye bağlanıyorum. Ancak servis kısmına bağlanmıyor. Neden olabilir? Yardımcı olabilir misiniz teşekkürler.
Valla bilmiyorum , bende geçenlerde doblonun gövdeye bağlandım ama motoruna bağlanamadım, başka modifiye gerekiyor olabilir öğrenince yazarım yine buradan.
H10400 yerine başka chip var bununla alakalı olma ihtimali var mıdır acaba? Teşekkürler
normalde muadil entegreler çok sorun olmuyor, ama olabiliyorda ondan olup olmadığını anlamak güç.
hangi doblo seninki model kodu nedir 223,263,152 vs
2011 model 1.3 motor 263 kasa gövdeye bağlanıyor. Ama diğer kısımlara bağlanmıyor. Multiucuscan 3.8 kullanıyorum bununla alakalı sorun olabilir mi? sizde daha güncel full sürüm mevcut mu? Birde öyle denesem varsa paylaşmanız mümkün müdür.
Ben 4.6.1 kullanıyorum ama setup nerde bilmiyorum bulursam atarım.
Normalde servis için A3 yeterli diyor.
Crakli full sürüm ise atarsanız çok memnun olurum yardımınız için teşekkürler
Yazdığın Mail adresin doğru mu oraya atacağım.
Evet doğru hasanasri09@gmail.com
İlginiz ve yardımlarınız için çok teşekkür ederim.
Hocam yardımlarınız için çok teşekkür ederim. Sorun programdaymış sanırım. sizin program ile denedim bağlandı sorun yok. Servis geçti uyarısı veriyordu sürekli canımı sıkıyordu. Onu resetledim. Sadece klima kontrol bağlanmadı.
Harika, elinize sağlık.
hocam bana da atabilir misiniz multıecuscan 4.6.1 sürümünü
ŞŞtt biliyorsun crack mrack illegal işler.
merhaba linkte 4 çeşit ürün var hangisini seçeceğiz kontrol edip cevaplayabilirseniz sevinirim
Yazıda bahsettiğim 3 chip hangisinde varsa onu alın ben aldığımda o kişi sadece bir ürün satıyordu artık 4e çıkarmış siz chiplere dikkat edin
Resimlerden anlayamadım bende neyse
Resimlerde hangi chipler olduğu yazıyor ch340 olanı alacaksın.
Merhaba Multi Ecu Scan da sarı moda geçin diyor bunun için ayrı bir bağlantımı yapmam gerek
Evet, yazının altında paylaştığım 3. şemadaki değişikliği yapmalısınız.
ben direksiyon kumandası aktif edicemde oyüzden yanlış bilmiyorsam bu değişikliği yapmalıyım body e bağlanmak için doğrudur dimi
Araç nedir ?
Fiorino 2010 dynamic normal direksiyon vardı ben kumandalı taktım sargıda değiştirdim herşeye çalış durumda ama kumanda dan kontrol sağlıyamıyorum araştırdığım soruşturdum ecudan aktif edilmesi gerekiyor diye bir duyum aldım ama birtürlü bağlantı yapamadım sizin sayenizde modifiye yapılması gerekdiğini öğrendim direnci kırdım şimdide sarı mod karşıma çıktı 🙂
Evet fiorino için sarı moda geçmelisin yukarıda bahsettiğim değişikliği yap bağlanırsın.
Teşekkürler Bilgi için
Selamunaleyküm Yakup abi
Tekrardan verdiğin bilgiler için teşekkürler. Sana bir sorum olacaktı zahmet olmazsa aşağıdaki linkteki ürün linealarımıza uygun mudur bir bakabilir misin
https://a.aliexpress.com/_BSiajG
Kablolu olan uygun görünüyor.
Teşekkürler. Peki switchi hangi yönde kullanacağız (hs ms )
yakup bey selamlar bende bu cihazdan almak istiyorum eklediğiniz link güncelmidir acaba?
Merhaba
2016 Egea Urban Aracıma Geri görüş kamerası takmak istiyorum elm327 (18f25k80) cihazımla yeşil alanlara bağlanıyorum fakat
CAN Setup / PROXI Alignment Procedure (356) |INFO|ADJ| ELM
bağlanmıyor 120R devrede olsun olmasın fark etmiyor diğerlerine bağlanıyor. Multiecuscan V3.6 V3.8 V4.2 V4.6R1 versiyonlarını denedim fark etmedi.
Uconnect Radio/Nav 5″ |INFO|DTC|PRM|ADJ| ELM A3 mavi kablo ile bağlanıyor.
CAN Setup / PROXI Alignment Procedure (356) |INFO|ADJ| ELM bağlanmak için bütün kablo bağlantılarını denedim Çözüm bulamadım. yapabileceğim başka birşey varmı. Yardımın için şimdiden teşekkür ederim.
Aşağıdaki şemalarda görünen adapter 5 şemasını uygulamanız gerekiyor denediniz mi ?
Evet denedim 5 nolu bağlantı ile unconnect 5″ multimedia ekrana bağlanıyor.
Geri görüş kamerası için kablo modifiyesi olmadan
CAN Setup / PROXI Alignment Procedure
Bağlanıp kamerayı aktif etmem gerekiyormuş
Sonra proxi hizalama yaparken proğram 5 nolu kaployu takıp devam et tıklamamızı istiyormuş.
CAN Setup / PROXI Alignment Procedure
Normal şekilde veya diğer 6 tane bağlantı ile bağlanmıyor
Merhaba Yakup Bey
Çinden farklı model ELM327 istedim yine aynı hatayı veriyor
http://forum.multiecuscan.net/download/file.php?id=228&sid=076b3797fe787f0ba733bf1aeffdee88
buradaki modifiyeyi yaptım Can Setup ayarlarına bağlandı.
Rear Camera yı aktif etmek isteyenler bu şekilde bağlanabilir.
Multiecuscan bağlantısı
ELM 327 1.3/1.4/1.4b/2.1(high Speed) ile bağlanıyor
Birde 5 nolu Mavi kaplo için cihazda HS-CAN / MS-CAN Modifiye sivici var ise mavi kaploya gerek kalmıyor.
Bu işlem için bağlantı kopması, batarya bitmesi gibi hatalarda aracınız büyük masraf açabilir !
Siviç HS-CAN konumunda iken Gövde den Can Setup Bağlanıyoruz kamerayı aktif etiyoruz Aynı sayfanın üst kısmından Proxi Hizalama Yapıyoruz. Aracın Tüm Elektronik aksamı taranıyor biraz vakit alıyor. Sonra Mavi kaployu bağlayıp Yes tıklayınız Uyarısı veriyor.
ELM327 Modifiyte Sivicini MS-CAN konumuna alıyoruz ve Yes tıklıyoruz. İşleme devam ediyor ve Uniconnect 5 Multimedia ekranımızda Kamera Aktif oluyor.(Multiecuscan_4.6R1)
Geri vites lambasından kamera beslemesini bağlıyoruz.
ve
Multimedia ekranın kamera bağlantısını yapıp (31-Positive / 32-Negative) Kameramızı kullanabiliyoruz.
Aracım 2016 Egea 1.3 multijet Urban
Harika bilgiler gerçekten , çok teşekkürler.
İlk defa aradığım olan bilgiyi bu sitede buldum çok teşekkürler.
Selamun aleyküm görsellerdeki cihazın aynısı bende de var ama fiat linea 1.4 t jet aracımın body sine bağlanamıyorum port ayarlarını kontrol ettim multi ecu scan programını kullanıyorum motora rahatlıkla bağlanabiliyorum ama diğerlerine bağlanamıyorum demo sürümünde body info yu görebiliyorum ama ful versiyonda onuda göremiyorum yazılımsal bir problemmidir yardımcı olurmusunuz inşallah oto beyincisi olmak istiyorum kendimi geliştirmem için lütfen yardım edin hocalarım.
demoda bağlanmış gibi yapıyor gerçekten bağlanmıyor o sizi şaşırtmasın
Merhaba üstad ben 5 numaralı mavi kablo modifiye etmek istiyorum, bunun için dişi erkek uzatma kablosu alıp onu mu şemaya göre modifiye edeceğim, yoksa adaptörü mü? Şema da dişi erkek uçlar köprü yapılıyor birbirine ama başka bir blogda elm adaptörü nu modifiye etmiş bı arkadaş, yardımcı olursanız sevinirim
üstat egea aracımın geri görüş kamerasını aktif etmek için bi kablo yapmaya çalışıyorum usta değilim ama merakım var bu konulara şema falan buldum ama bi ustaya yinede danışmam lazım bana yardımcı olurmusunuz bu konuda bu modifiyeyi yapan birkaç kişiye daha yardım etmeleri için mesaj atım dönüş olmadı son çarem sizsiniz 05393525364 numaranızı mail atarsanız ben arayabilirim sizi
şemayı atın bakayım
Yakup bey elimde mavi renkli mini Elm327 var.Aracım Fiat Albea 2003 model 1.2 16v bu cihazla ecu ya bağlanamıyorum.Yardımcı olursanız sevinirim.Ben cihazın içini açtım mailinizi yazarsanıx oraya fotolarını gönderebilirim..İyi akşamlar.
olmaz o iş
Verdiğiniz linkten ürünü alacağım modifiye edince 2008 2.0 tdci mondeo aracımda gizli özellikleri açabilecek miyim ? yani piyasada satılan modifiyeli elm 327 den farkı olmayacak sanırım makale güzel olmuş emeğinize teşekkürler.
Elm 327 almak istiyorum hiz sabitleme olayini acmak için nerden bulabilirim acaba
Yazının başında link mevcut ?
Merhaba makale güzel olmuş
Ürün almayı düşünüyorum ancak bu 3 chip nasıl anlarım ürünü size atsam bana yardımcı olur musunuz
Teşekkürler, aceleniz yoksa aliexpress linki vermiştim yukarıda oradan alın türkiyeden alacaksanız yukarıde belirttiğim chipleri sorun, yoksa veya satıcı bilmiyorsa almayın.
Merhaba gerçekten de çok yararlı bir blog olmuş, kendisine teşekkür ederim.
Hocam sizdeki aynı odb2 cihazından aldım. Bendeki 121 numaralı direnç te beyaz soketin altındaydı. Onu kırdım.interface te taradı cihazı com8 de buldu. Lakin ecu ya baglanmiyor. Connect dediğimde de interface kısmında test e bastığımda da ” COMMAND:ATZ Dış bileşen özel durum oluşturdu” hatası alıyorum. Yardımcı olabilirseniz sevinirim.
Merhaba Yakup güzel bir makale olmuş teşekkür ederim.
Teşşekkürler 😉
